Двигатель для грейдера: какие ставят и как выбрать

Мотор грейдера глохнет на подъёме, не тянет нагруженный отвал или дымит чёрным дымом — привычная ситуация для тех, кто работает с дорожными машинами долго. Разобраться в причинах проще, когда знаешь, какой именно двигатель стоит на грейдере, как он устроен и чего от него ждать в реальных условиях эксплуатации.

Коротко

• На грейдерах устанавливают дизельные двигатели мощностью от 100 до 250 кВт — чаще всего 6-цилиндровые, рассчитанные на длительную нагрузку при постоянном режиме работы.
• Основные производители для китайских грейдеров: Weichai, Cummins, YTO — у каждой марки своя линейка моделей под технику разного класса и объёма работ.
• Ресурс мотора напрямую зависит от регламентного обслуживания: масло, фильтры и система охлаждения требуют контроля после каждых 250-500 часов наработки.
• При подборе двигателя для замены нужно проверять совместимость с трансмиссией и навесным оборудованием — иначе агрегат встанет только с доработками.

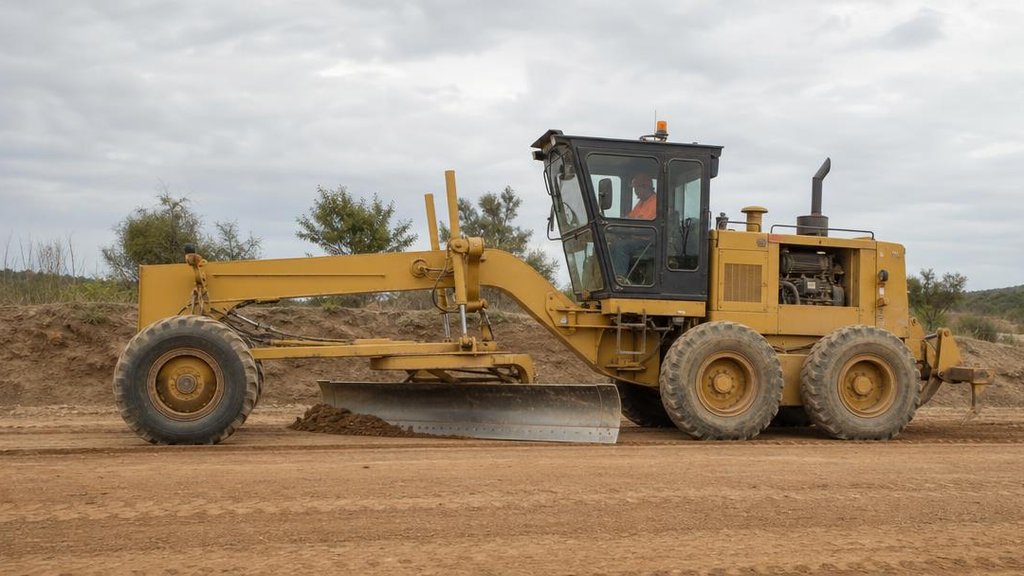

Автогрейдер — тяжёлая самоходная машина для профилирования дорог, разравнивания грунта и уборки снега. В отличие от легкового автомобиля, где двигатель работает в переменном режиме, мотор грейдера нагружен почти постоянно: он приводит в движение колёса, гидравлику управления отвалом и все вспомогательные системы.

Тем, кому нужны двигатели на грейдеры с доставкой, удобно сравнивать агрегаты в специализированных каталогах запчастей для спецтехники: там можно подобрать модель по марке машины и сразу уточнить наличие на складе.

В этой статье разбираем устройство и типы двигателей дорожных грейдеров — от конструкции до диагностики неисправностей. Принцип работы ДВС здесь схож с легковыми автомобилями: те же цилиндры, топливная система, охлаждение и блок управления. Отличаются нагрузки, объёмы и задачи использования.

Какой двигатель стоит на грейдере: общая картина

Практически все серийные грейдеры оснащены дизельными двигателями внутреннего сгорания. Бензиновые и газовые силовые установки на этой технике не применяются: дизель обеспечивает нужный крутящий момент при низких оборотах, экономит топливо и лучше переносит длительную нагрузку при постоянном режиме работы.

По числу цилиндров чаще всего встречаются 6-цилиндровые компоновки, реже — 4-цилиндровые. Рядный блок цилиндров применяется на машинах среднего класса, V-образный — на тяжёлых грейдерах большой мощности. Рабочий объём типичного двигателя — от 6 до 14 литров. У карьерных машин встречаются и более крупные агрегаты с объёмом 15-20 литров.

Мощность грейдерных двигателей варьируется по классу техники. Лёгкие дорожные грейдеры работают с моторами мощностью 100-130 кВт. Средний класс — 130-180 кВт. Тяжёлые машины для карьерных и строительных работ требуют 200-250 кВт и выше. Эти параметры определяют, какую работу может выполнять грейдер: разравнивать грунт, рыть кювет или работать с твёрдым покрытием.

В сборе двигатель грейдера поставляется с навесными агрегатами: компрессором, генератором, насосом гидравлики. Все они закреплены непосредственно на блоке и образуют единый силовой узел. Это упрощает установку, но увеличивает стоимость в случае комплексной замены, когда нужен весь узел целиком.

Подавляющее большинство современных грейдеров имеют турбированные двигатели. Турбонаддув увеличивает мощность без роста объёма, снижает расход топлива и улучшает тягу на высоте и при высоких температурах. Грейдеры, работающие в горах или в жарком климате, особенно зависят от корректной работы турбины — её состояние проверяют при каждом регламентном обслуживании.

Помимо турбонаддува, на современных грейдерах всё чаще применяется система рециркуляции отработавших газов (EGR) и сажевый фильтр (DPF). Эти системы снижают выброс вредных веществ, но требуют дополнительного внимания при обслуживании. В условиях российских требований к экологическому классу спецтехники наличие EGR влияет на стоимость и доступность запчастей.

Принцип устройства двигателя грейдера хорошо знаком тем, кто разбирается в автомобильных ДВС. Те же основные системы: поршневая группа, коленчатый вал, система подачи топлива, охлаждения и выпуска. Разница — в масштабе, ресурсных допусках и специфике нагрузок. Опытный механик, знакомый с автомобильными ДВС, освоит диагностику грейдерного мотора без труда.

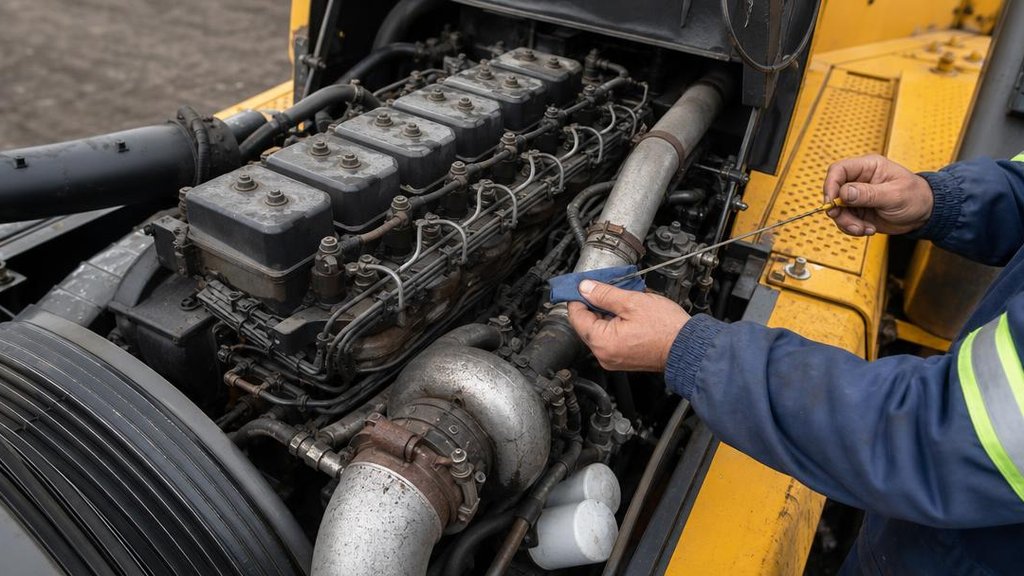

Конструкция двигателя грейдера: основные узлы

Устройство дизельного двигателя грейдера в целом похоже на автомобильный ДВС. Но масштаб другой: объём цилиндров больше, рабочие зазоры шире, детали тяжелее. Это позволяет мотору выдерживать длительные нагрузки без перегрева и с запасом ресурса по основным рабочим поверхностям.

Узел двигателя	Функция	Особенность для спецтехники
Блок цилиндров	Основа конструкции, корпус поршневой группы и коленвала	Чугунный или из высокопрочного сплава, рассчитан на 10 000+ часов работы
Система охлаждения	Поддерживает рабочую температуру двигателя	Жидкостная, с крупным радиатором из-за высокой теплоотдачи
Трансмиссия и КПП	Передаёт крутящий момент на колёса	Механическая или гидромеханическая коробка передач
Топливная система	Подача и впрыск топлива в камеру сгорания	ТНВД с электронным управлением на современных моделях
Навесное оборудование	Вспомогательные агрегаты на блоке двигателя	Гидронасос, компрессор, генератор, кондиционер

Коробка передач грейдера рассчитана на работу в тяжёлых условиях. Гидромеханическая КПП позволяет плавно переключать передачи без прерывания тягового усилия. Задний мост принимает крутящий момент и распределяет его по ведущим колёсам. На многих моделях установлен межосевой дифференциал с принудительной блокировкой — это важно при работе на рыхлом грунте или скользкой поверхности.

Навесное оборудование двигателя включает гидравлический насос, который питает цилиндры управления отвалом. Отвал — основной рабочий орган грейдера, и его гидравлика напрямую зависит от мощности двигателя. Если мотор не развивает расчётную мощность, отвал теряет усилие и не справляется с плотным грунтом.

Система охлаждения грейдерного двигателя работает с повышенной нагрузкой из-за постоянного режима работы. В отличие от автомобиля, где двигатель охлаждается попутным потоком воздуха при движении, грейдер часто стоит или едет медленно, а нагрузка при этом максимальная. Радиатор и вентилятор охлаждения рассчитаны именно под такой режим.

Мост заднего привода у грейдера несёт основную нагрузку при работе. Состояние подшипников моста и карданного вала проверяют при каждом регламентном обслуживании: нагрузки здесь постоянные и значительные. Износ карданного вала даёт вибрацию, которую хорошо слышно в кабине при определённых оборотах.

Популярные марки двигателей для грейдеров

На китайских грейдерах чаще всего стоят двигатели Weichai, Cummins и YTO. Каждый из них имеет несколько серий под технику разного класса. Среди западных марок встречаются Deutz и Perkins. На японских машинах — Komatsu и Isuzu. Под конкретную модель грейдера производитель обычно предлагает фиксированный перечень двигателей — самовольная замена марки требует тщательной проверки совместимости.

Weichai — один из крупнейших производителей дизельных двигателей в Китае. Завод расположен в провинции Шаньдун и выпускает несколько десятков серий с разным рабочим объёмом. На грейдерах Shantui, XCMG и SDLG нередко стоят именно двигатели Weichai серии WP6 и WP10. Серия WP10 отличается высоким ресурсом и широкой поддержкой запчастями на российском рынке.

Cummins широко используется на грейдерах Zoomlion и других машинах, где требуется силовая установка высокого качества с развитой сетью сервиса. Двигатели серии B5.9 и QSL9 встречаются как на грейдерах среднего класса, так и на тяжёлой технике. Кроме того, Cummins производит специальные версии для суровых климатических условий — это важно для эксплуатации на Дальнем Востоке и в Сибири.

YTO — китайская марка с историей производства моторов для сельскохозяйственной и дорожной техники. На современных грейдерах YTO ставят серии 4LB и 6M, ориентированные на среднюю нагрузку. Запасные части для этих моторов доступны в России через специализированных поставщиков китайской спецтехники.

При работе в суровом климате важен диапазон рабочих температур двигателя. Ряд производителей предлагает дополнительные системы подогрева и расширенные пакеты для работы при температурах до -40°C. Такие комплектации включают предпусковые подогреватели и специальные масла с пониженной вязкостью при морозе.

Марка двигателя	Серия	Типичные грейдеры	Мощность, кВт
Weichai	WP6, WP10	Shantui SG16, XCMG GR165	160-200
Cummins	B5.9, QSL9	Zoomlion GR165, Sany SGR180	130-220
YTO	4LB, 6M	DZ-98, ДЗ-122	100-150
Komatsu	SAA6D	Komatsu GD555, GD655	150-200

При выборе марки двигателя для замены первое, на что обращают внимание — доступность запчастей в своём регионе. Моторы известных китайских брендов (Weichai, YTO) проще найти в продаже у местных дилеров, чем оригинальные Komatsu или Isuzu. Это влияет как на скорость ремонта, так и на его общую стоимость.

Технические характеристики: на что ориентироваться при выборе

При замене двигателя или покупке б/у грейдера ключевых параметров несколько: мощность в кВт, рабочий объём в литрах, крутящий момент в Н·м. Каждый из этих показателей влияет на то, с какой нагрузкой справится машина и каким будет расход топлива на длительных рабочих сменах.

Характеристики двигателя должны соответствовать классу грейдера. Установить мотор меньшей мощности — значит потерять производительность. Поставить мощнее — значит перегрузить трансмиссию, если та не рассчитана на другой крутящий момент. Несоответствие характеристик приводит к ускоренному износу сцепления, редуктора и карданных валов.

Размеры и масса двигателя имеют значение при замене. Если монтажные точки не совпадают с оригиналом, потребуется изготовление переходных кронштейнов. Это увеличивает срок ремонта и стоимость работ. Разница в размерах в несколько сантиметров может привести к конфликту с рамой или навесным оборудованием.

На эксплуатационный ресурс влияет класс применяемого масла. Для дизельных двигателей китайского производства рекомендуют масла класса CK-4 или CI-4 по API — они обеспечивают нужную защиту при высокой рабочей температуре. Замена масла чуть раньше срока при тяжёлых рабочих нагрузках — нормальная практика, а не лишняя трата.

Стоит учесть и экологический класс двигателя. На технику, работающую на российских объектах, жёстких экологических требований нет — это расширяет выбор среди доступных моторов, особенно при подборе бюджетных китайских агрегатов. Двигатели с системой EGR стоят дороже, но обеспечивают лучшие показатели по дымности и расходу.

Отдельно стоит учитывать высотность работ. На высоте более 2000 метров плотность воздуха снижается, и атмосферный дизель теряет мощность на 8-12% на каждые 1000 метров. Турбированный двигатель теряет меньше — турбина компенсирует часть потерь. Для грейдеров, работающих на горных трассах, это имеет практическое значение при выборе мощности мотора.

Удобный способ проверить соответствие двигателя — сравнить его код с таблицей совместимости производителя. У большинства китайских марок такие таблицы доступны у официальных дилеров или поставщиков запчастей для спецтехники. По коду можно быстро найти подходящие модели и сузить выбор до совместимых позиций. Это экономит время и снижает риск ошибки при подборе агрегата под конкретную модификацию грейдера.

Ремонт и техническое обслуживание ДВС грейдера

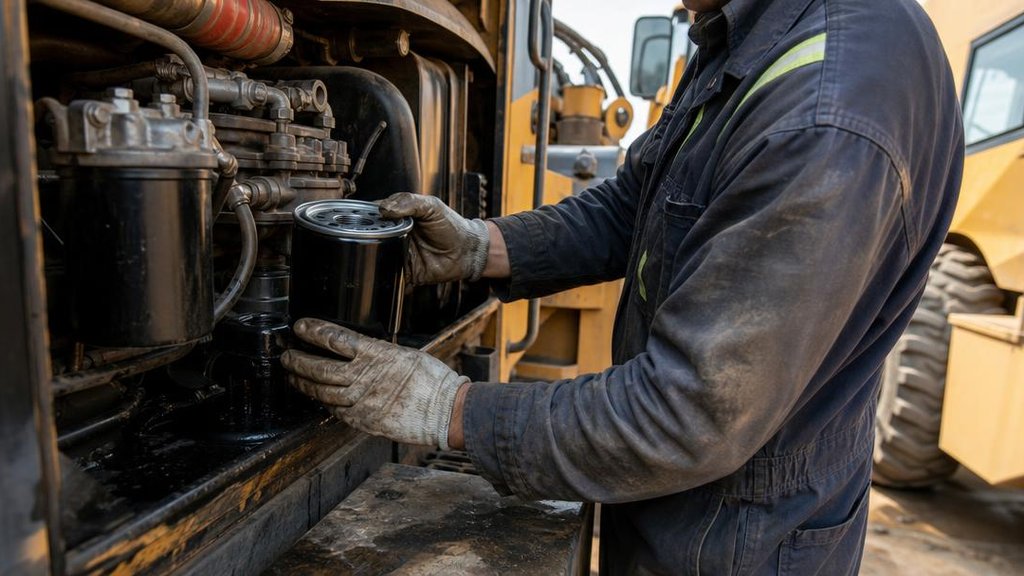

Обслуживание двигателя грейдера строится по регламенту производителя. Базовый цикл: замена масла и масляного фильтра каждые 250-500 моточасов, замена топливного фильтра каждые 500 часов, проверка воздушного фильтра и системы охлаждения. Пропуск регламента в условиях тяжёлых работ сокращает ресурс ЦПГ в 2-3 раза.

Запчасти для двигателей грейдеров делятся на несколько категорий: расходные материалы (фильтры, масло, антифриз), резинотехнические изделия (прокладки, сальники, патрубки), ремонтные комплекты под капитальный ремонт. Для китайских моделей большинство позиций есть на складе у дилеров спецтехники в России.

При отсутствии оригинальных деталей применяют аналоги. Важно проверить, что аналог соответствует требованиям по допускам: не все «совместимые» фильтры реально работают в заявленных условиях. Проверенный аналог лучше, чем дешёвый неизвестный производитель — это правило одинаково и для расходников, и для запасных частей трансмиссии.

Капитальный ремонт двигателя грейдера включает расточку цилиндров, замену колец и вкладышей, проверку коленвала. Для некоторых моделей Cummins и Weichai в продаже есть готовые ремкомплекты. Они позволяют восстановить мотор без поиска деталей по отдельности. Гарантия на восстановленные двигатели, как правило, составляет от 6 до 12 месяцев в зависимости от объёма выполненных работ.

Система подачи топлива на современных грейдерах с электронным впрыском требует промывки форсунок и проверки ТНВД. При эксплуатации в условиях загрязнённого воздуха — карьеры, грунтовые дороги — фильтры меняют вдвое чаще регламента. Правило простое: дешевле поменять фильтр, чем потом ремонтировать форсунки. Распространённая проблема при долгой эксплуатации — износ сальников и прокладок. Тёмные подтёки масла в нижней части двигателя или в зоне клапанной крышки — первый признак того, что резинотехнические изделия пора менять. Своевременная замена прокладок обходится в разы дешевле, чем ремонт двигателя после масляного голодания.

Воздушный фильтр на грейдере забивается значительно быстрее, чем на легковом автомобиле. Работа на грунтовых дорогах, рядом с отвалом или на стройплощадке создаёт высокую запылённость. Забитый воздушный фильтр снижает мощность и увеличивает расход топлива. Проверять его состояние рекомендуют визуально при каждой смене масла, а менять по факту засорения, а не только по регламенту.

Диагностика неисправностей двигателя грейдера

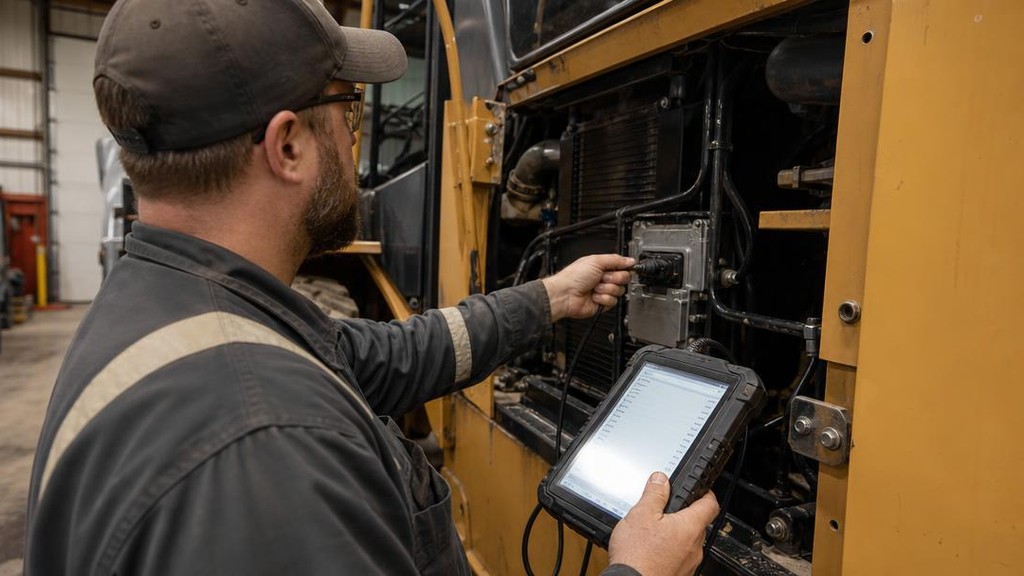

У владельцев легковых автомобилей есть привычный инструмент — OBD-сканер, который читает коды ошибок. На грейдерах применяется аналогичная электронная система диагностики, хотя стандарты другие. Современные машины с электронным блоком управления фиксируют ошибки в памяти контроллера и выводят их на дисплей кабины оператора.

Принцип работы схож: датчики измеряют температуру, давление масла, обороты, положение педали. При отклонении от нормы контроллер фиксирует код и включает сигнализацию на панели. Оператор видит предупреждение и может вовремя остановить технику до того, как неисправность перерастёт в серьёзную поломку.

Коды ошибок двигателя грейдера работают по протоколу J1939 — он принят для тяжёлой и строительной техники. Для расшифровки нужен дилерский сканер или мультифункциональный диагностический прибор с поддержкой этого протокола. Коды J1939 отличаются от легковых OBD II: они несут информацию о конкретных блоках управления и параметрах, специфичных для строительных машин.

Без диагностического оборудования начните с визуального осмотра: утечки масла, цвет выхлопа, посторонние звуки. Белый дым — признак попадания охлаждающей жидкости в цилиндры. Синий дым — горит масло. Чёрный дым — переобогащённая смесь или плохая работа форсунок. Эти симптомы не требуют сканера и видны без специального оборудования при обычном внешнем осмотре.

Диагностика по кодам позволяет заранее определить, какой именно узел требует внимания: топливная система, система охлаждения, трансмиссия или электрическая часть. Это сокращает время простоя машины и помогает точнее оценить стоимость предстоящего ремонта.

На более старых грейдерах без ЭБУ диагностика строится по классическому принципу: проверка компрессии по цилиндрам, тест давления масла механическим манометром, проверка системы охлаждения пирометром. Механику, знакомому с диагностикой атмосферных дизелей на грузовых машинах, эти процедуры хорошо знакомы.

Особого внимания требует диагностика при подборе б/у двигателя. Отсутствие кодов ошибок в памяти контроллера не гарантирует исправность мотора — часть кодов может быть сброшена перед продажей. Практичнее проверить давление масла, компрессию и состояние охлаждающей жидкости самостоятельно, прежде чем принимать решение о покупке.

Грейдер среди другой строительной и дорожной техники

Дорожный грейдер работает иначе, чем большинство строительных самоходных машин. Его двигатель работает в режиме, который сильно отличается от экскаватора, бульдозера или катка. Это важно при подборе техники: у каждой машины свои требования к двигателю, и смешивать их при выборе агрегата не стоит.

Экскаваторы и погрузчики работают в цикличном режиме: нагрузка резко меняется от максимальной до нулевой. Двигатель должен хорошо переносить частые перегазовки и работу с переменными оборотами. Грейдер, напротив, нагружен равномерно на длинных рабочих прогонах. Это предъявляет другие требования к системе охлаждения и ресурсу поршневой группы.

Бульдозеры и тракторы используют гусеничный движитель. Двигатель гусеничной машины должен выдерживать непрерывное тяговое усилие при очень небольшой скорости движения. У грейдера колёсное шасси, и при работе в паре с катком на укатке дорожного покрытия мотор работает ровно, без резких рывков. Катки сами по себе требуют менее мощных двигателей, поскольку их задача — вибрационное уплотнение, а не тяга.

Автокраны и башенные краны — подъёмная техника транспортной категории. Их двигатели работают преимущественно на холостых оборотах, обеспечивая работу гидравлики подъёма. Грузовые машины транспортной группы имеют двигатели схожих серий, но настроенные под трассовый скоростной режим. Грейдерный мотор настроен иначе: пониженные обороты, высокий момент, долгий ресурс при постоянной нагрузке.

Строительная техника в целом делится по виду назначения: землеройная (экскаваторы, бульдозеры, рыхлители), транспортная (самосвалы, погрузчики), дорожная (грейдеры, катки, укладчики). У каждой группы свои требования к двигателям — кабины оператора, трансмиссии и управляющая электроника проектируются под конкретный режим нагрузок.

Мини-грейдеры работают в стеснённых условиях: узкие улицы, дворы, коммунальная уборка. Их двигатели мощностью 50-80 кВт скромнее полноразмерных машин, но принцип устройства тот же. Запчасти для мини-грейдеров часто унифицированы с агрегатами мини-экскаваторов — это облегчает обслуживание смешанного парка.

Отдельную нишу занимают трубоукладчики и краны-манипуляторы. Несмотря на внешнее сходство с грейдером в плане базы и привода, их двигатели настроены под постоянную работу гидравлики подъёма груза. Ремонт и обслуживание этих машин ведётся по другим регламентам, хотя часть расходных материалов (масла, фильтры) пересекается.

Частые вопросы

Можно ли установить на грейдер двигатель другой марки?

Теоретически — да, но на практике требуется детальная проверка совместимости. Нужно сверить монтажные размеры, совместимость фланца сцепления с коробкой передач, параметры навесных агрегатов. Другие бренды и серии двигателей могут иметь иную расстановку вспомогательных узлов. Без переходных адаптеров установка невозможна. Подбор лучше вести по коду оригинального двигателя — тогда аналог встаёт без доработок.

Как часто нужно менять масло на грейдере?

Регламент большинства производителей: каждые 250-500 моточасов. При тяжёлых работах — в карьерах, на сыпучих грунтах — масло меняют чаще. Хорошо, если в кабине есть счётчик моточасов: он избавляет от необходимости следить по одометру. Использовать масло с недостаточным допуском нельзя — это сокращает ресурс ЦПГ в несколько раз.

Что делать, если двигатель грейдера перегревается?

Первый шаг — остановить машину и выключить двигатель. Проверьте уровень охлаждающей жидкости, состояние радиатора и натяжение приводного ремня. Забитые соты радиатора — частая причина перегрева на стройплощадках. Их промывают струёй воды под низким давлением. Если жидкость в норме, а температура всё равно растёт — скорее всего, неисправен термостат или водяная помпа.

Какой ресурс у двигателя китайского грейдера?

При соблюдении регламента обслуживания — от 8 000 до 15 000 моточасов до капитального ремонта. Двигатели Weichai и Cummins при хорошем уходе доходят до верхней границы. Оставить мотор без обслуживания — и ресурс падает в 2-3 раза. Уточняйте ресурс у производителя при покупке: он указывается в паспорте техники.

Нашли б/у двигатель на рынке — как проверить его перед покупкой?

Основные шаги: визуальный осмотр на предмет трещин блока и подтёков масла, проверка компрессии по цилиндрам, анализ масла на металлическую стружку. Если двигатель снят с машины, попросите историю обслуживания. Проверенный мотор с документами всегда надёжнее дешёвого без истории.

Итог: как выбрать и где купить двигатель для грейдера

Подбор двигателя для грейдера начинается с кода модели машины. По нему находят совместимые агрегаты в сборе, включая навесное и трансмиссионные стыковочные параметры. По запросу специализированные поставщики сужают выборку до 2-4 позиций — из них выбирают по цене, срокам поставки и наличию гарантии.

Компании, специализирующиеся на запчастях для китайской спецтехники, предлагают двигатели в сборе в наличии и под заказ. Сроки поставки под заказ — обычно от 2 до 4 недель. Складские позиции отгружаются быстрее. При сравнении предложений важно учитывать не только стоимость, но и условия гарантии и наличие сертификатов на товар.

При выборе поставщика стоит обращать внимание на несколько вещей: готовность подтвердить совместимость двигателя с конкретной моделью грейдера, условия продаж и работы с рекламациями, возможность оставить заявку онлайн. Грамотный поставщик всегда уточнит детали по марке и году выпуска машины, прежде чем выдать предложение по ценам.

Хороший признак надёжного поставщика — наличие собственного склада в регионе. Это значит, что при срочном ремонте не придётся ждать недели доставки. Поставщики с представительством в регионах вроде Дальнего Востока или Сибири — дополнительный плюс для парков, работающих вдали от центральных складов.

Продаж двигателей в сборе без проверки комплектации лучше избегать. Перед отгрузкой стоит запросить фото агрегата, список входящих узлов и документы на происхождение. Двигатели без документов могут оказаться снятыми с аварийных машин, с неизвестной историей обслуживания.

Независимо от того, покупается двигатель в наличии или под заказ, всегда стоит уточнить возможность возврата или замены в случае несоответствия. Надёжные поставщики прописывают условия рекламации в договоре — это защищает покупателя, если агрегат при монтаже окажется неисправным или несовместимым с конкретной машиной.

По мнению Степана Лисенкова, инженера-механика компании СПК-ИМПОРТ, при покупке двигателя важно сразу уточнить комплектацию — поставляется агрегат в сборе или без навесного оборудования. Комплектный двигатель обходится дороже, но экономит время на монтаж и снижает риск несовместимости навесных агрегатов. Свяжитесь со специалистами СПК-ИМПОРТ для подбора: заполните форму на сайте и получите предложение с указанием наличия и стоимости доставки.

Об авторе

Степан Лисенков — инженер-механик, эксперт по подбору запчастей для спецтехники компании СПК-Импорт. Выпускник ДальГАУ по специальности «Эксплуатация транспортно-технологических машин и комплексов». За 8 лет работы в строительных организациях провёл дефектовку более 500 единиц техники и составил свыше 3000 заявок на запасные части. Специализируется на погрузчиках, экскаваторах, бульдозерах и грузовом автотранспорте: диагностирует неисправности, подбирает оригинальные детали и аналоги с учётом технических характеристик, а реальные случаи из практики разбирает в публикациях на Drive2.
